天然气制氢概述:
天然气制氢由天然气蒸汽转化制转化气和变压吸附(PSA)提纯氢气(H2)两部分组成,压缩并脱硫后天然气与水蒸汽混合后,在镍催化剂的作用下于750~850℃将天然气物质转化为氢气(H2)、一氧化碳(CO)和二氧化碳(CO2)的转化气,转化气可以通过变换将一氧化碳(CO)变换为氢气(H2),成为变换气,然后,转化气或者变换气通过变压吸附(PSA)过程,得到高纯度的氢气(H2)。
天然气制氢反应原理:
天然气的主要加工过程包括常减压蒸馏、催化裂化、催化重整和芳烃生产。同时,包括天然气开采、集输和净化。
在一定的压力和一定的高温及催化剂作用下,天然气中烷烃和水蒸气发生化学反应。
CH4+H2O→3H2+CO-Q
CO+H2O→H2+CO2+Q
主要性能指标
装置规模: 根据用户需要一般为50~50000Nm3/h
产品纯度: 99%~99.999% (v/v)
产品压力: 1.3~3.0MPa(G)
温 度: 常温
适用领域:汽车加氢,双氧水、山梨醇、TDI、MDI、苯胺加氢等精细化工或医药中间体加氢过程,炼油厂加氢过程等。我公司经过多年的摸索和研究,设计的天然气制氢已经达到国际先进水平,占地面积小,操作简便,能耗低于同类装置10%以上。

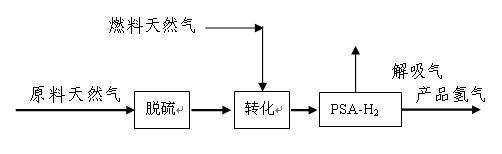

工艺流程图:
