工艺原理:
加氢脱氧装置以普氮为原料,经加氢催化除氧、冷却、吸附干燥,再经过滤除去氮气中的杂质、水气和尘埃,获得高纯度氮气。
氮气纯度大于99%的原料。O2和H2在催化剂加热时会产生H2O,在N2中加入一些H2,混合空气会在充满催化剂的氧气罐中产生化学反应,以去除氧的杂质。然后通过冷却和吸附来去除水分,从而获得高纯度氮(99.9995%)。
除氧原理为:H2+O2→H2O
加氢氮气纯化设备技术指标:
处理气量:10-500Nm3/h
原料氮气纯度:≥99.5%
产品氮气纯度:99.9995% O2≤5ppm H2:微量
露点:≤-60℃
产品氮气出口压力:0.1~0.6Mpa
产品特点:
●气体中含有氢气,非常适合气体中需要H2,氢气可以控制。
●操作简单,结构紧凑,能耗低。
●持续监测纯度、温度、氧气含量和其他规格,稳定到保持高纯氮气体。
●自动系统可选,不需要操作。
●广泛的应用范围,对原料空气没有特殊要求。

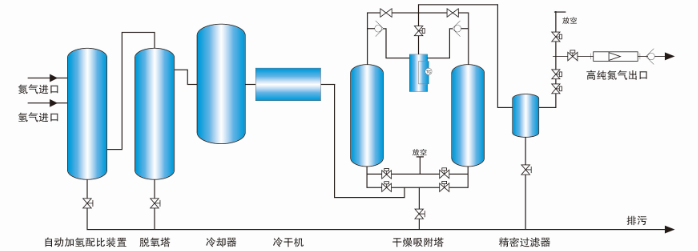

工艺流程图:
