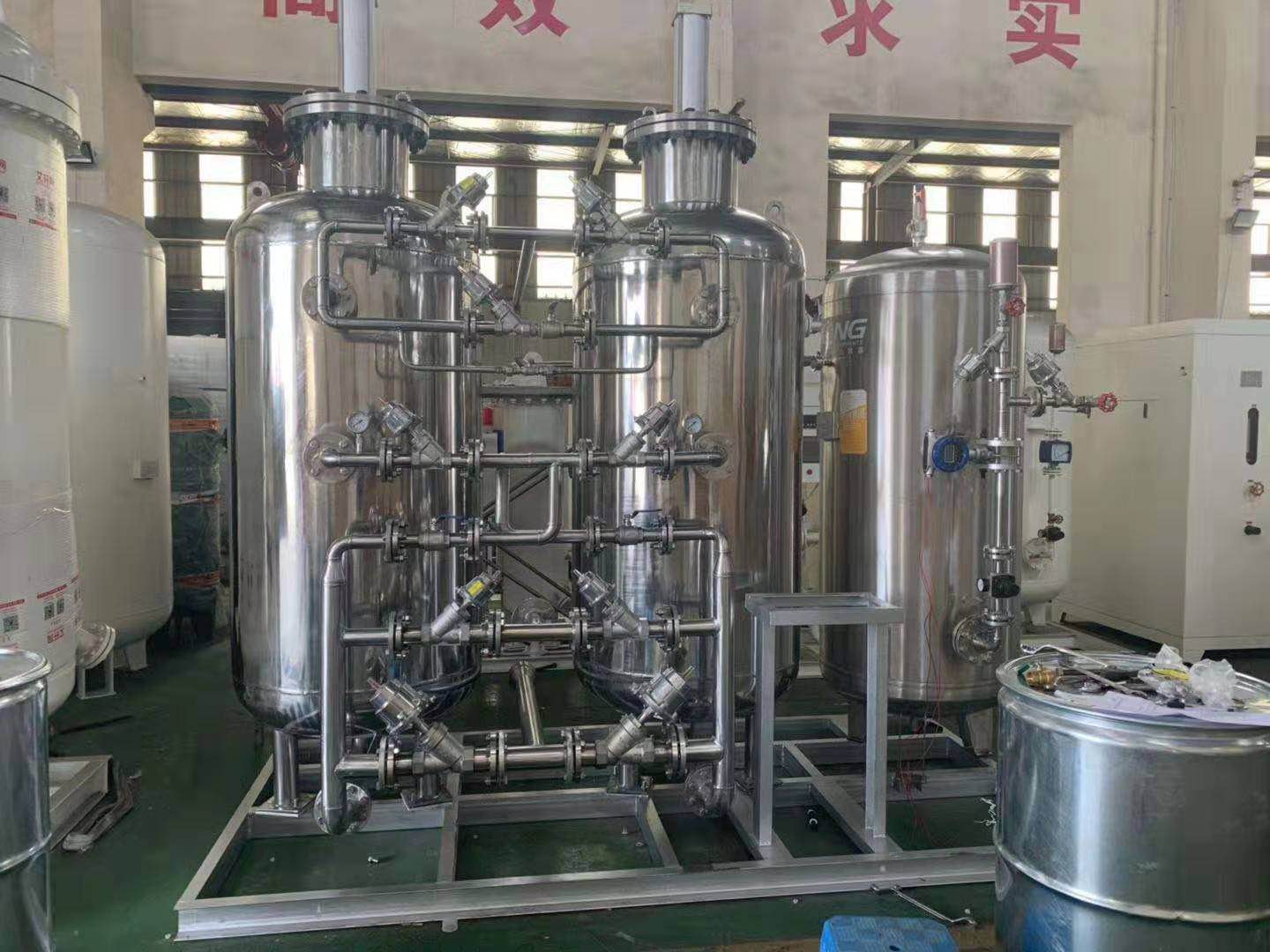

全不锈钢制氧机组
为客户提供制氮机,PSA制氮机,制氮设备,制氧机,氮气机,氮气发生器,工业制氮机等产品
变压吸附(简称PSA)制氧机是一种安全、方便、节能的现场直接制取氮气方法。压缩空气中含氧气21%,既是制氧机制氧的原料,也是制氧机实现制取氧气≥90%的能耗来源。制氧机是利用变压吸附技术,其核心材料分子筛在通过压缩空气时吸氮制氧,在减压放空时释放吸附的氮气,来实现重复制氧。制氧机的电耗只有0.1KW的仪表用电。
一、原理流程
原料空气经空压机压缩后进入后级空气储罐,大部分油、液态水、灰尘附着于容器壁后流到罐底并定期从排污阀排出,一部分随气流进入到压缩空气净化系统。
空气净化系统由冷干机及三支精度不同的过滤器及一支除油器组成,通过冷冻除湿以及过滤器由粗到精地将压缩空气中的液态水、油、及尘埃过滤干净,使压缩空气压力露点降到2~10℃,含油量降至0.001PPm,尘埃过滤到0.01μm,保证了进入PSA制氮机原料气的洁净。 净化后的空气经过两路分别进入制氮机的两个吸附塔,通过制氮机上气动阀门的自动切换进行交替吸附与解吸,这个过程将空气中的大部分氮与少部分的氧进行分离,并将空气中的氮气排空。氧气在塔顶富集由管路输送到后级氧气储罐,并经流量计后进入用气点。
二、技术特点
1、原料空气取自自然,只需提供压缩空气和电源即可制氧气。设备能耗低,运行成本费用少。
2、氧气纯度调整方便,氧气纯度只受氧气排气量的影响,普通制氧纯度在85%-90%之间任意调节;高纯度制氧机可在90%-95%之间任意调节。
3、设备自动化程度高,产气快,可无人值守。启动、关机只需按一下按钮,开机10-30分钟内即可产生合格氧气。
4、设备工艺流程简单,设备结构外形紧凑,占地面积小,设备装置适应性强。
5、暴风雪法装填分子筛,避免高压气流冲击导致分子筛粉化现象,保证分子筛长时间使用。
6、数显流量计带压力补偿、高精度的工业过程监控二次仪表,具有瞬时流量及累积计算的功能。
7、进口分析仪在线检测,高精度,免维护。
三、产品优势
(一)、标准功能配置:
1、分子筛装填采用"暴风雪"法,一次装实无需添加;
2、快速启动——冷/热启动功能;
3、各项参数在线显示,数据端口预留;
4、多功能综合报警(纯度、压力等);
5、不合格产品切断/排空(用户指定);
6、急停控制。智能控制配置:
7、标准功能配置的全部各项功能;
8、PC功能——基于Windows的操作平台中,可实现基本PC操作;
9、触摸屏动态显示与储存;
10、模拟无纸记录仪;
11、三级密码保护(操作级/主管级/经理级),防止误操作;
12、运行参数在线调整;
13、维修保养三级提示——预告/提示/保护性自锁;
14、仪表校准提示;
15、数据集中数字显示与远传输送(宽带/拨号) ;
16、系统功能在线升级;
17、与DCS系统方便对接。
(二)、节能控制配置: 用户选配
1、智能控制配置的全部各项功能;
2、自动屏蔽功能,有效防止外界环境对控制系统的干扰;
3、PDC功能(Pressure-Difference Control)——压差式节能控制功能;
4、VFC功能(Variant Frequency Control)——变频式节能控制功能。
(三)、.稳定控制配置: 用户选配
1、节能控制配置的全部各项功能;
2、PID输出功能(Proportion Integral Differential)——稳定纯度及流量功能。

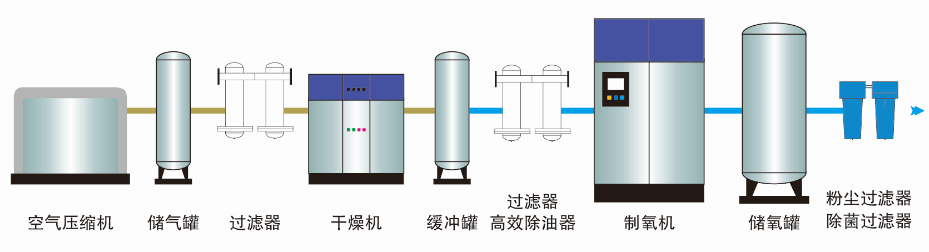

(四)、工艺流程
